可调开关电源啸叫是怎么回事?如何抑制啸叫?
发表于:2018-10-29 11:45 分享至:
可调开关电源啸叫是怎么回事?又该如何抑制啸叫?可调开关电源在测试过程中,经常会听到类似打高压不良时发出的漏电声,有时像高压拉弧的声音,我们一般把它称之为电源啸叫。
 可调开关电源啸叫
可调开关电源啸叫

可调开关电源啸叫原因
1、PCB设计不当:耗线过长,且与MOS管漏极走线过近,电流地线与控制回路地线公用一条走线,芯片VCC电源走线过长或离dt/di电流走线过近等。
2、变压器浸漆不良:线圈与线圈之间、线圈与骨架之间、骨架与磁芯之间的间隙未良好填充,使活动部件发生位移,使可调开关电源在使用中产生异响。
3、电容压电效应:小陶瓷电容中的非线性绝缘材料中含有大比例的钛酸钡,在工作中会产生压电效应,从而导致可调开关电源噪声异常。
4、其他

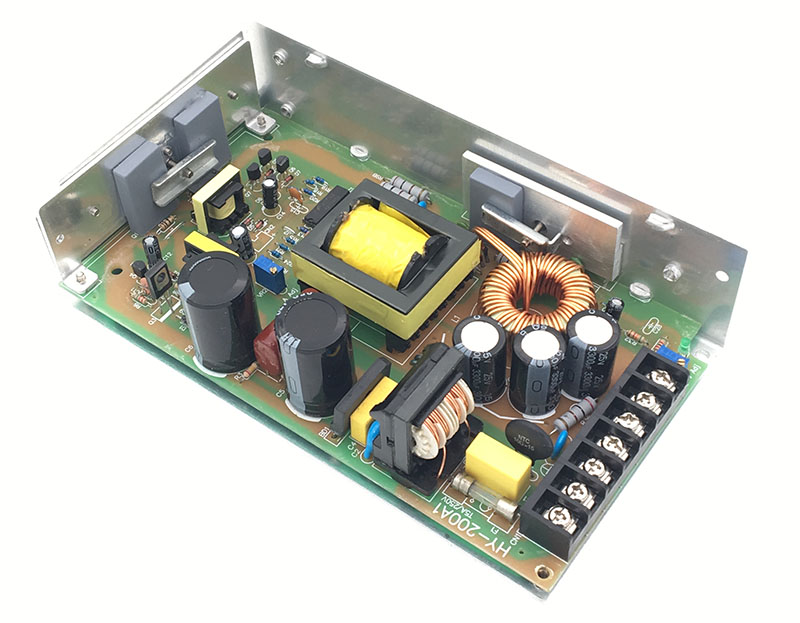

 可调开关电源内部变压器及电容
可调开关电源内部变压器及电容

可调开关电源啸叫抑制方法
1、耗线要尽可能的短,且需远离MOS管漏极走线,信号地独立布线,尽可能与功率地分离,加宽电源和地的走线以减小电源线和地线之间的阻抗,增加走线之间的距离来减小电容耦合的串扰等。
2、变压器需均匀浸渍,降低活动部件发生位移的可能性,且在条件允许的情况下尽可能降低峰值磁通密度。
3、将吸收回路用的高压陶瓷电容换成电致伸缩效应较小的聚酯薄膜电容。
4、其他

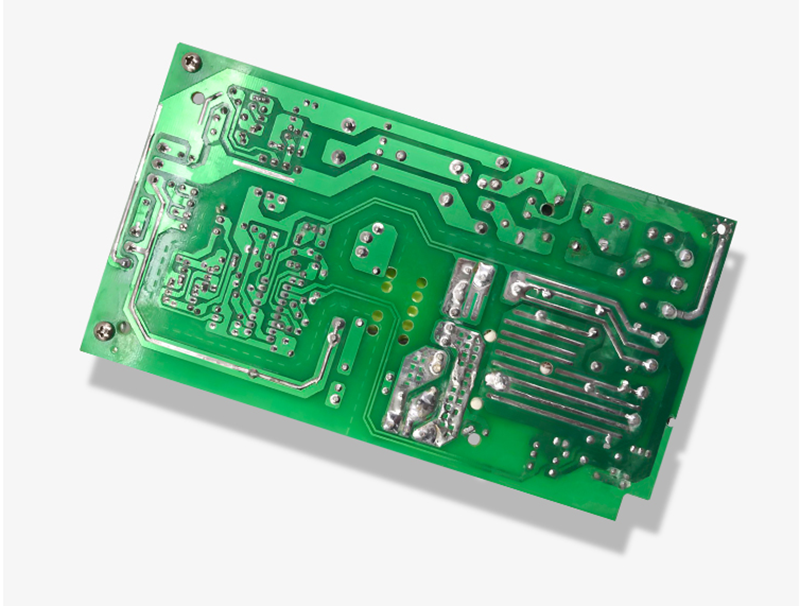

可调开关电源PCB线路板
可调开关电源PCB线路板
