可调开关电源常见故障及检修过程
发表于:2018-10-31 11:52 分享至:
可调开关电源常见故障有保险管烧毁、无输出、输出电压过高或偏低、负载能力差及输出电压端整流二极管、 滤波电容失效等。那么这些可调开关电源的常见故障该如何检修呢?

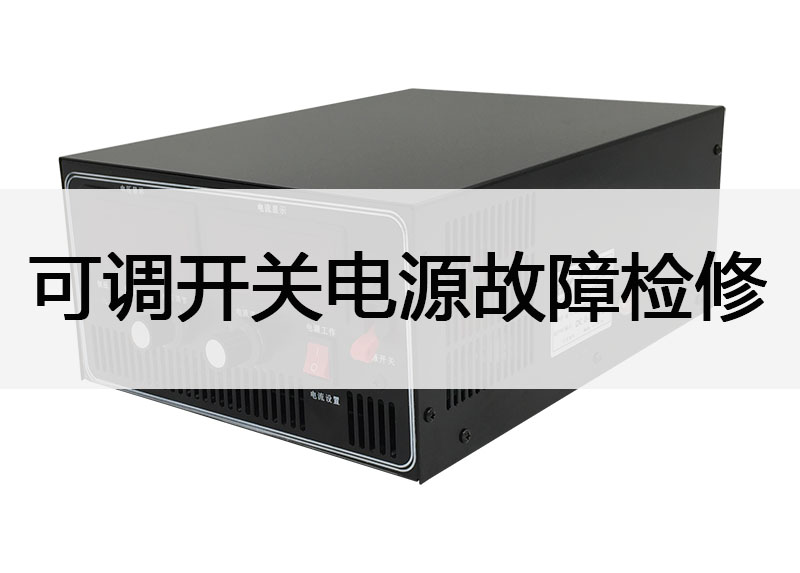

可调开关电源常见故障
可调开关电源常见故障

可调开关电源故障检修的大致流程:
1)查看电源的保险丝是否存在熔断、电容有无鼓包现象、电阻是否发黑等现象;2)闻一下电源内部是否有“异味”,如糊味;3)询问使用者使用过程及电源损坏前的操作,综合1、2两点获取的情报,重点提问;4)根据前3步获得的初步判断,对电源进一步操作确认故障,比如借用万用表在电源未通电时,检测电容两端的输出电压,查看开关电源是否起振等。

可调开关电源常见故障具体检修过程:
保险管烧毁:电源保险管烧毁需重点检查整流桥电路的各二极管、高压滤波电解电容及功率开关管。整流桥电路二极管及高压滤波电解电容被击穿或功率开关管损坏都会导致保险管烧毁。(注:开关管击穿会导致保险烧掉,此时电流检测电阻和电源控制芯片也会被烧坏。)

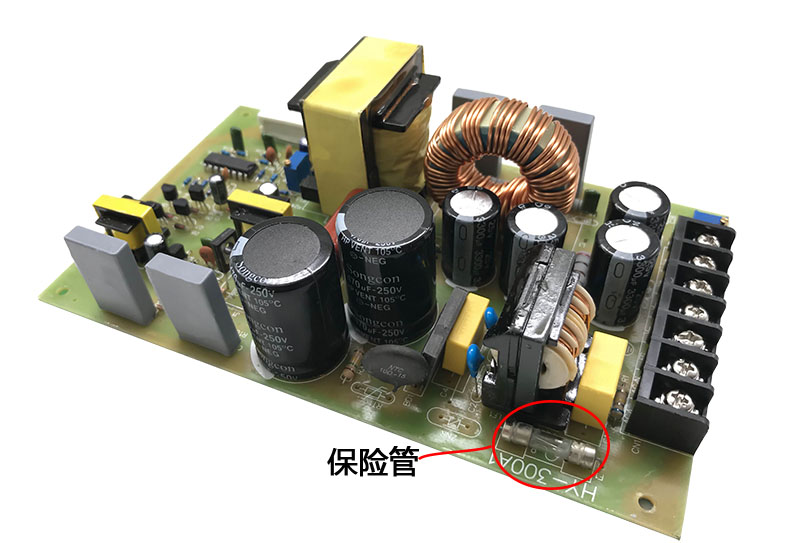

可调开关电源保险管
可调开关电源保险管

无输出:这种情况有可能是可调开关电源未产生振荡引起的,需集中检查开关管。开关管集电极未得到足够的工作电压、开关管基极未得到启动电压、开关管正反馈电路元件失效均会引起电源无输出的现象。

输出电压过高或偏低:电源无法稳压输出这种故障一般是由于稳压取样和稳压控制电路出现故障,检修时需重点检测该部分电路。

负载能力差:电源使用年限长或长时间工作后,各元器件会存在不同程度的老化,开关管工作不稳定,稳压二极管发热漏电、整流二极管损坏等,使可调开关电源出现负载能力差的故障。

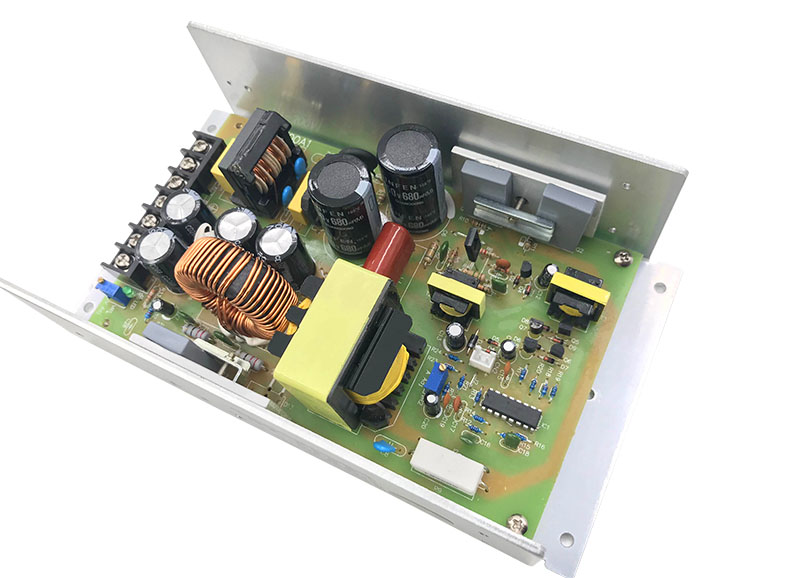

可调开关电源内部元器件
可调开关电源内部元器件

输出电压端整流二极管、 滤波电容失效:输出电压端整流二极管、滤波电容失效一般采用替换法进行判断。

可调开关电源结构复杂,当出现故障时需细心排查,以上所述均非绝对,需结合实际情况而定。
