什么是恒流源,与恒压源、恒压恒流电源有什么不同?
发表于:2018-11-05 11:47 分享至:
本文主题:恒压源、恒流源、恒压恒流电源都分别是什么?有什么区别?如何运用?

在讲述它们的区别之前,先了解它们最大的一个共同点,即都是开关电源的一种。

恒压源
理想的恒压源是指输出电压恒定,不会因负载电阻、输入端电压、温度的变化而发生改变,内阻R等于零,但实际的恒压源皆存在内阻R。

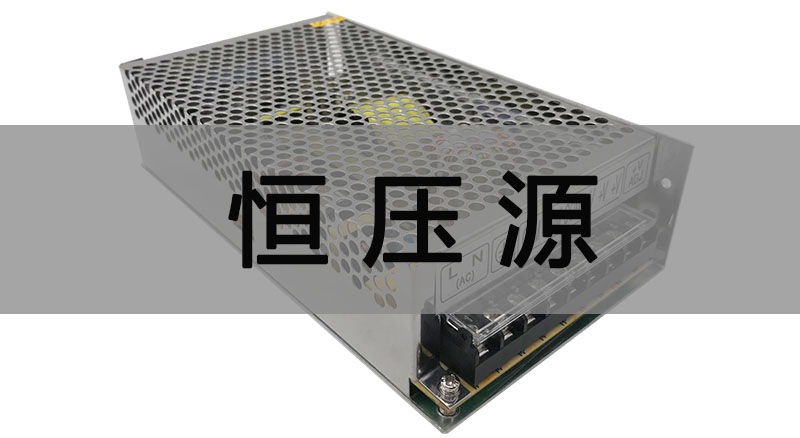

华尧HYC-240E24网壳恒压源
华尧HYC-240E24网壳恒压源
举例讲述:华尧恒压源HYC-240E24,规格24V10A,接入负载电阻为2.4Ω。工作中负载电阻变化为2.5Ω时,输出电压仍为24V,此时输出电流从10V下降至9.6V。
恒压源应用:恒压源常接设备的电阻一般为静态电阻,如监控摄像头、工控板等。

恒流源
理想的恒流源是指输出电流恒定,不会因负载电阻、输入端电压、温度的变化而改变,内阻无限大。

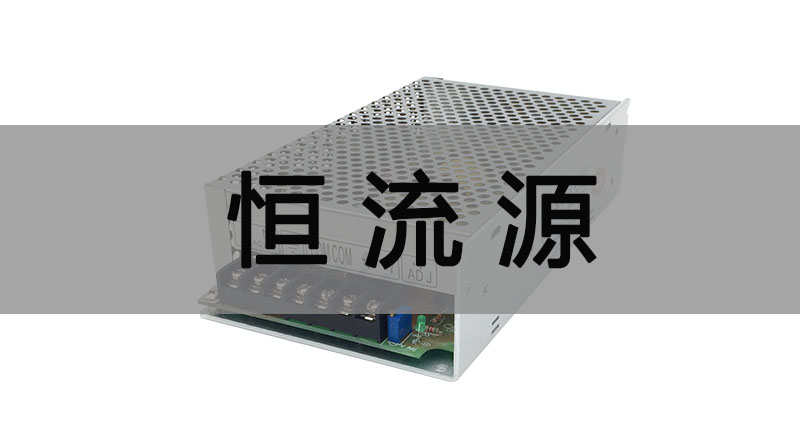

华尧HYK-240E24网壳恒流源
华尧HYK-240E24网壳恒流源
举例讲述:华尧恒流源型号HYK-240E24,规格24V10A,接入负载电阻为2.4Ω。工作中,负载电阻变化为2.3Ω时,此时输出电流仍为10A不变,输出电压从24V降至23V。
恒流源应用:恒流源常用场所负载的电阻一般为动态电阻,如电解等。

恒压恒流电源
恒压恒流源是指内部有恒压和恒流两个单元的开关电源,当负载电阻为一定值时,电源处于恒压恒流的临界点,随着电阻的变化,电源进入恒压或恒流的工作状态。

华尧HYK-360E24网壳恒压恒流电源
华尧HYK-360E24网壳恒压恒流电源
举例讲述:华尧恒压恒流电源型号HYK-360E24,规格为24V15A,接入负载电阻为1.6Ω,此时处于恒压恒流电源的临界点。当负载电阻大于1.6Ω时,电源进入恒压状态,比如1.7Ω时,输出电压仍为24V,电流降至14V左右;但负载电阻小于1.6Ω时,电源进入恒流模式,比如1.5Ω,此时输出电流仍为15A,但电压相应下降至22.5V。
恒压恒流电源应用:恒压恒流电源常接设备电阻也一般为动态电阻,如电池、电容等。
