【案例】恒压恒流电源保险丝爆炸后维修流程简述
发表于:2018-11-08 13:38 分享至:

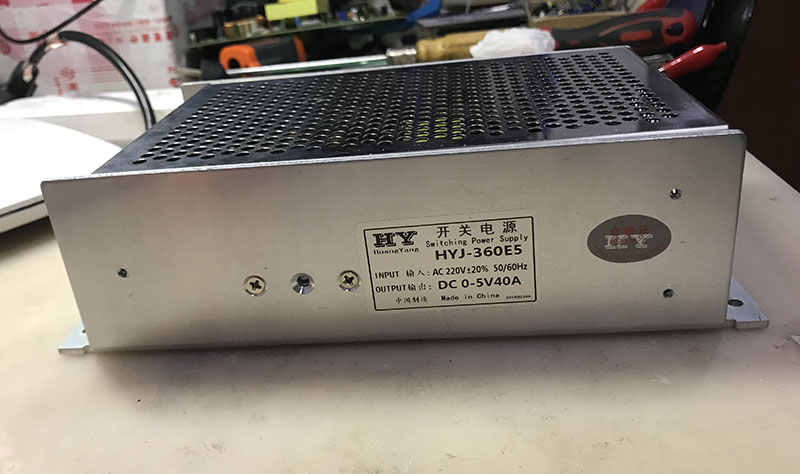

2018年11月17日,本公司收到一台售后的恒压恒流电源,型号为HYJ-360E5,额定规格为5V40A。
 5V40A恒压恒流电源
5V40A恒压恒流电源

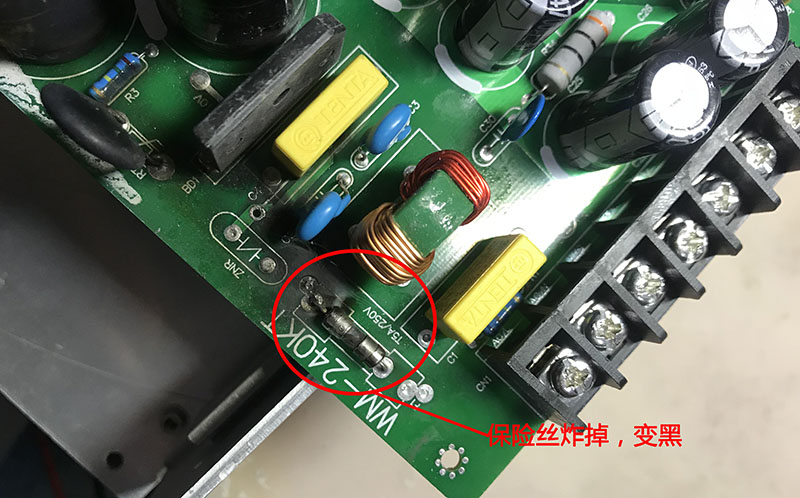

收到电源后,首先对电源进行拆卸外壳,外壳拆卸后明显可以看到保险丝周围变黑,如下图所示。除保险丝外,未发现电源内部其他元器件有烧焦或损坏的情况。
保险丝异常
保险丝异常

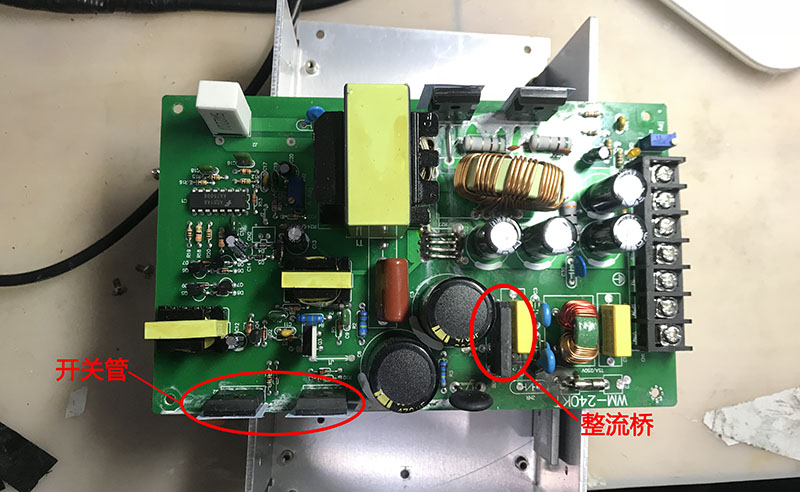

保险丝爆炸一般是由于电源电流过大导致的,与整流桥和开关管关系密切,因此,首先检查这两个元器件是否正常。
 整流桥与开关管
整流桥与开关管

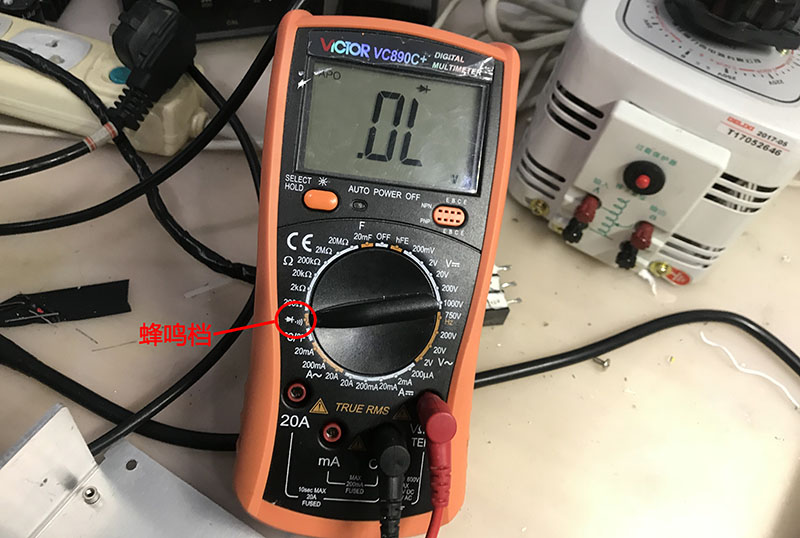

将万用表调至蜂鸣档(切换为测二极管压降,压降很小,说明器件损坏,内部短路。)
 调至蜂鸣档
调至蜂鸣档

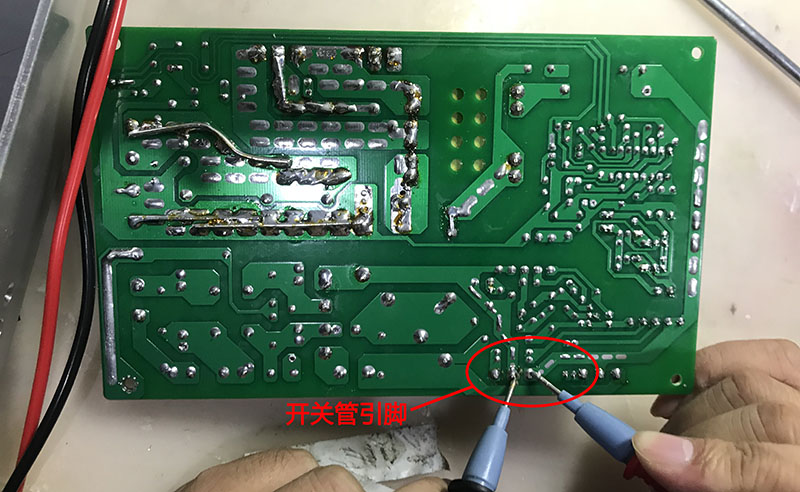

将电源翻过来,测整流桥和开关管的引脚。先来看下开关管(MOS管)。
 开关管引脚
开关管引脚

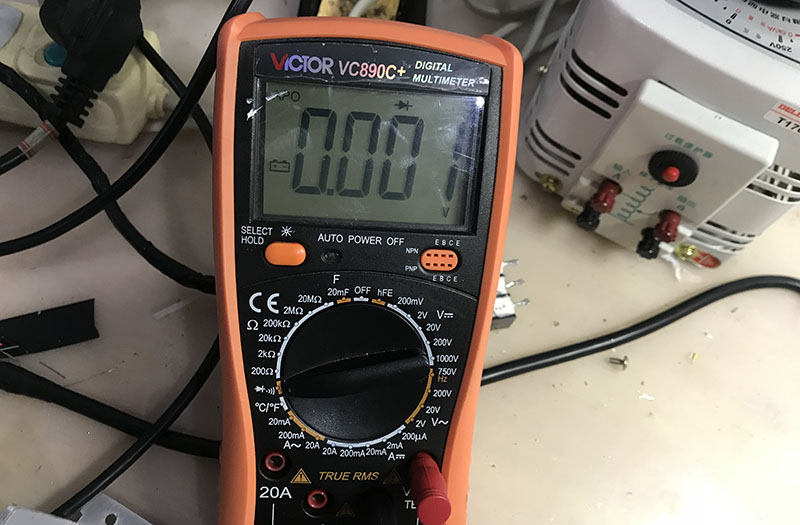

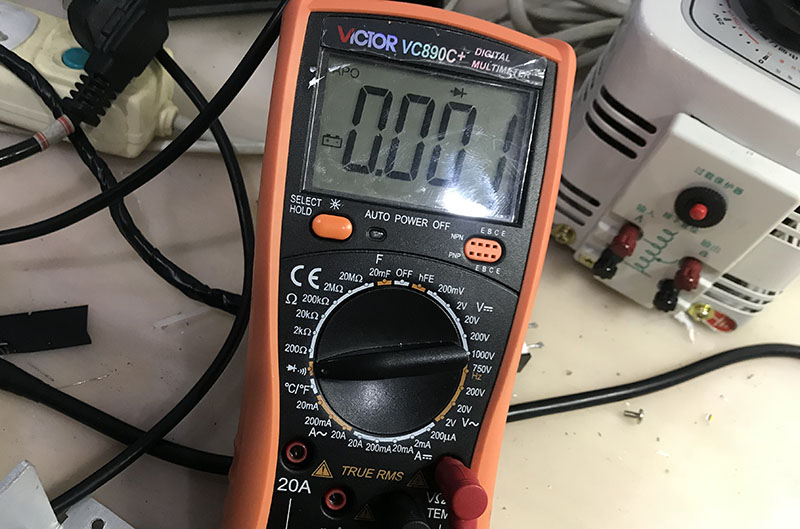

此时万用表显示数值为0.001V(显示的数值是MOS管的压降),显示0.001V表明开关管损坏,存在短路现象。
 万用表显示0.001V
万用表显示0.001V

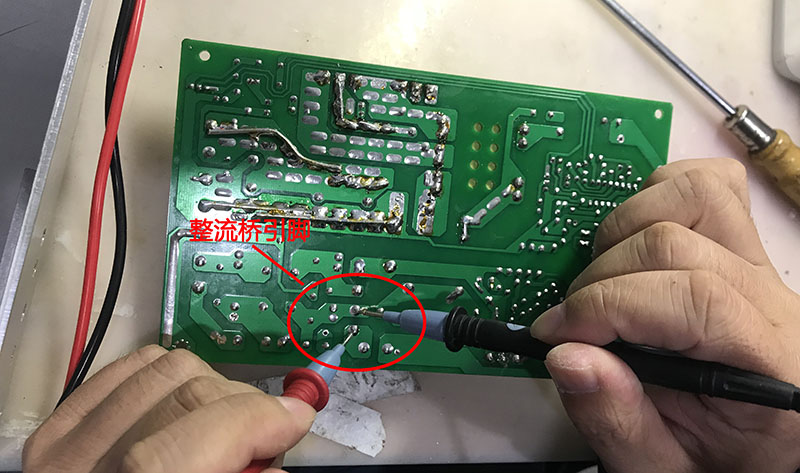

再来检查下整流桥,同样将表笔放在整流桥的引脚处。
 整流桥引脚
整流桥引脚

此时万用表也显示0.001V,说明整流桥与开关管相同,也存在短路现象。
 万用表显示0.001V
万用表显示0.001V

因为此款恒压恒流电源的开关管和整流管都存在短路现象,因此维修师傅怀疑快速恢复二极管可能发生故障。(快速恢复二极管损坏,会导致输出电压低,控制电路会增加PWM占空比,可能导致开关管损坏(因电源而异))

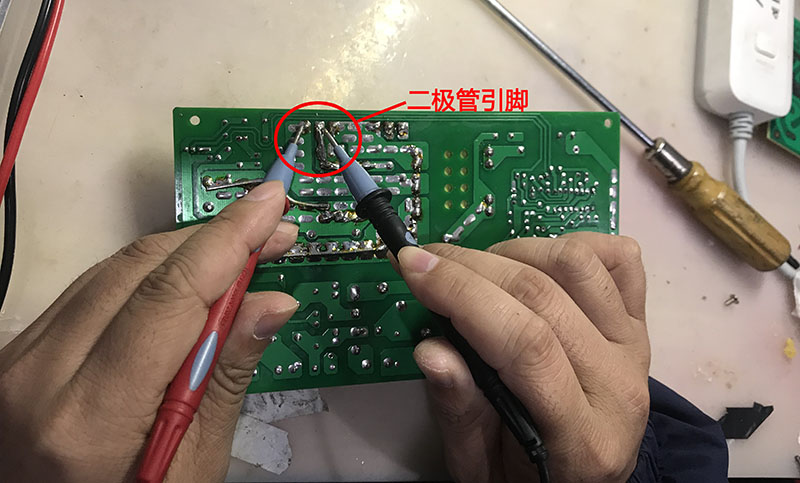

用万用表的表笔测量二极管引脚,此时万用表也处于蜂鸣档,切换为测电压。

 二极管引脚
二极管引脚

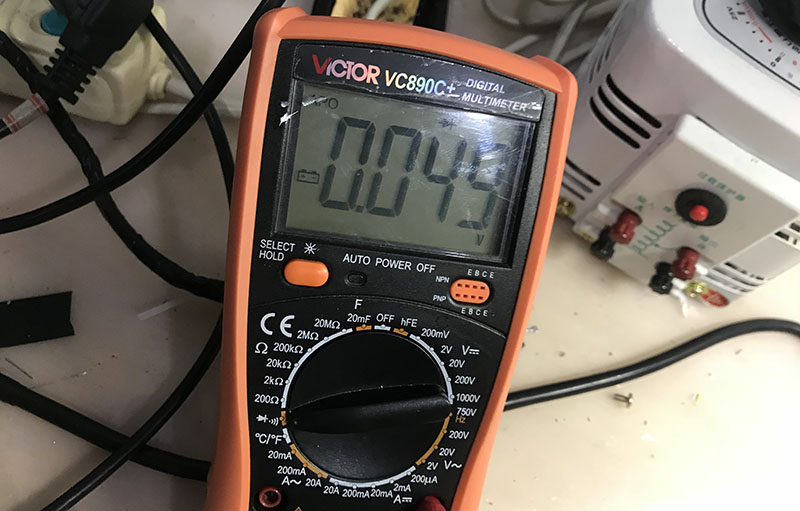

万用表显示0.049V,二极管也极有可能损坏。
 万用表显示0.049V
万用表显示0.049V

综上操作,此款恒压恒流电源损坏是因为使用时所带负载过大,导致电源输出电流过大。为再次确定损坏元器件,将元器件用电源上拆下后再次测量,确定确实是开关管、整流桥、二极管损坏,替换后通电,电源可正常使用。

电源使用建议:在实际使用中,建议不要满负载使用,容易影响电源本身使用寿命,而超载使用则容易使电源损坏,一般建议留25%的余量。
