可调直流恒流源工作时温度过高解决方法
发表于:2018-11-07 13:14 分享至:
可调直流恒流源主要由整流、变压、稳压三个部分组成,其工作过程是市电交流输入,经过“整流”后,交流电变成直流电,紧接着经过“变压”,将直流220V(市电)变压为电源额定电压,此时变压后的电压并不稳定,最后经过“稳压”部分后,将变压后的电压取样,稳定至电源额定规格输出。

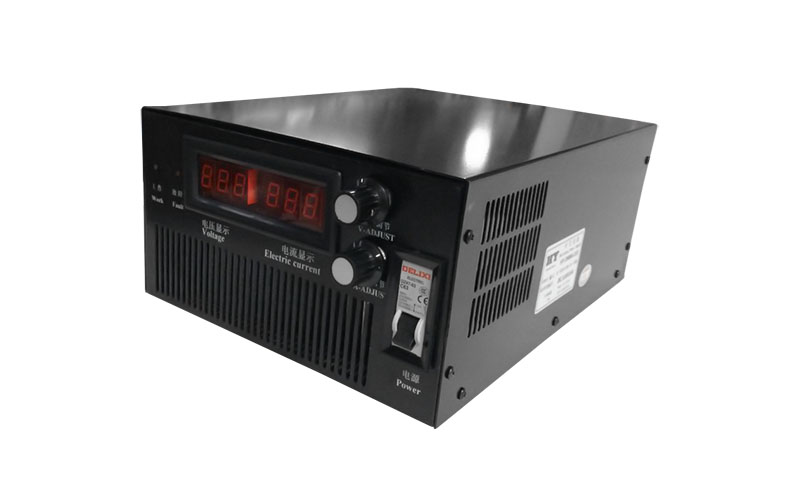

华尧可调直流恒流源实拍图
华尧可调直流恒流源实拍图

变压器作为电源中的重要组成部分,当其温度过高时电源变压器效率会下降,严重的甚至会导致电源的损坏。可调直流恒流源内部主要发热元器件除了变压器外,还有开关管、电感与二极管等。这些元器件由于自身原因,发热不可避免,我们能做的是尽量减少其温度上升。

变压器
变压器在工作中温度升高主要原因有超负荷、磁损、铜损等。降低可调直流恒流源变压器温度升高的方法有:1、在合理范围内使用较粗的铜线,可降低铜线电阻(流过铜线的电流越大,产生的热量越高);2、变压器磁芯使用磁导率较低的材料或能降低磁损的其他磁芯材料(功率越大,磁芯温度越高);3、建议电源不要满负载使用(负载越大,变压器发热越大);4、加散热风扇,增加电源散热能力。
变压器
变压器(网络图 侵删)

开关管
开关管发热主要是由开关管的开和关引起的,即开关的损耗,开关损耗分为开关过程损耗与通态损耗。降低可调直流恒流源开关管温度升高的方法有:1、选用低通态电阻可以减小二极管的通态损耗;2、开关过程损耗可以通过选择开关损耗更低、恢复损耗更小的器件来降低;3、采用软开关技术;4、增加电源整体散热性能,如加风扇。

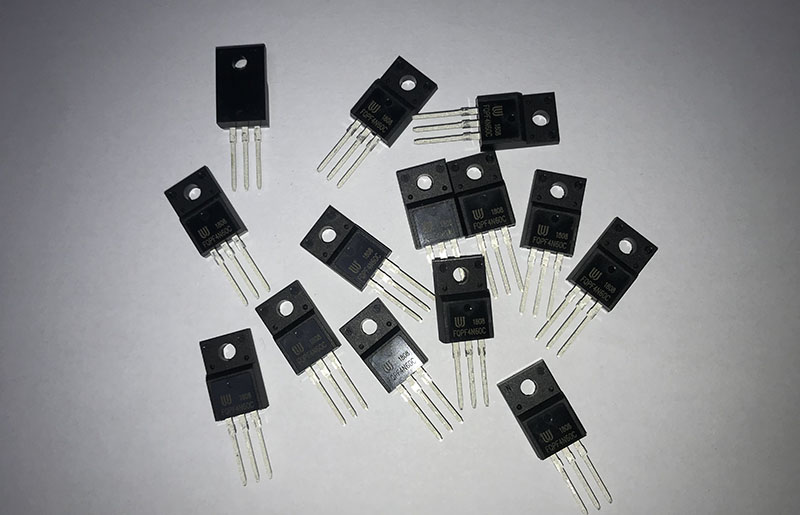

开关管
开关管(实拍图)
二极管
二极管导通时会消耗电功率,通过电流越大,消耗电功率越大,温度越高。二极管发热是无法避免的,想要尽量使其发热减小,可选择高质量,功率稍大的二极管,或增加电源整体散热性能,如加散热片、风扇等。

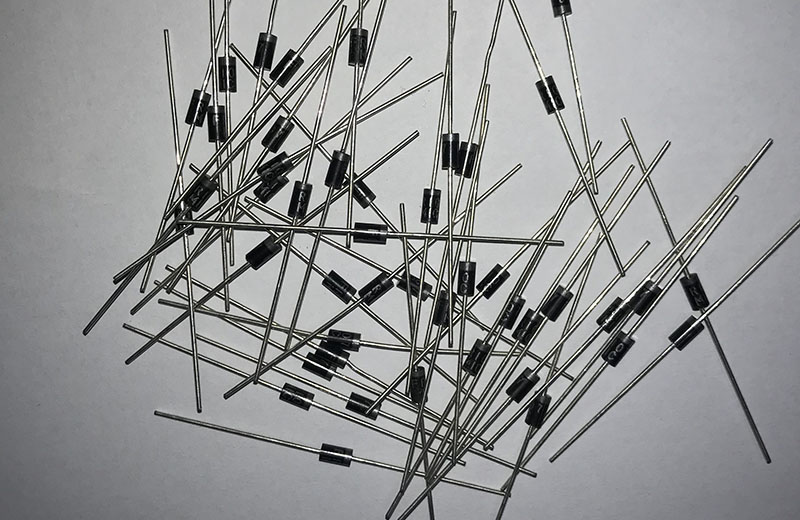

二极管
二极管(实拍图)

电感
与变压器差不多,这边不再阐述。

可调直流恒流源工作时温度升高是正常现象,但当温度过高时就需要注意了。以上提供的手段均非绝对,需根据电源实际情况综合采取措施。
