如何根据负载选择开关电源规格?
发表于:2018-11-09 11:43 分享至:
在进入“如何根据负载选择开关电源规格”这个话题前,先描述下2个概念,额定电压电流、实际电压电流。

额定电压电流
电源或负载都有其规格,比如华尧HYK-360E12,电源上标识12V25A,即额定电压为12V额定电流为25A,通过计算得出额定功率为300W;比如某负载上标识12V240W,即额定电压12V额定功率240W,通过计算得出额定电流为20A。

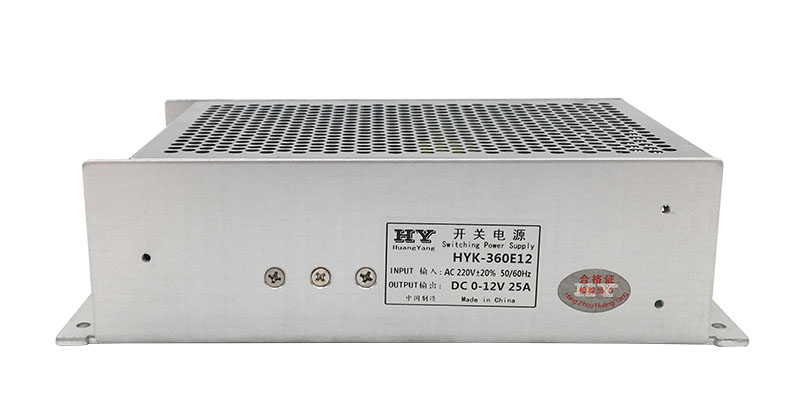

华尧HYK-360W12可调电源
华尧HYK-360W12可调电源
额定对于电源来说,是“带载能力”,对于负载来说,是“正常工作值”。

实际电压电流
在电源中,实际电压电流指的是电源在工作中实际通过的电压与电流;对负载来说,是接通电源后,实际通过的电压电流。这么说可能有点绕,下面通过数值举例说明。
拿上述华尧HYK-360E12,额定12V25A的开关电源与额定12V240W的负载来举例:
1、当将12V240W的负载接入到华尧HYK-360E12中时,此时电源的额定虽然为12V25A,但实际电压电流为12V20A。计算公式如下:
R=U²/P即R=12²/240=0.6  即负载电阻为0.6Ω;
即等于,在12V25A的电源中接入0.6Ω的负载,此时通过电压12V,I即为U/R=12/0.6=20,即此刻电源实际电流为20A。
2、当将华尧HYK-360E12的额定电压从12V调至11V后,接上12V240W的负载,此时电源实际电压为11V,实际电流约为18A。(不考虑负载是否能正常工作)计算公式如下:
上述可知,负载电阻为0.6Ω,因此当电压为11V时,I=U/R=11/0.6=18.3。

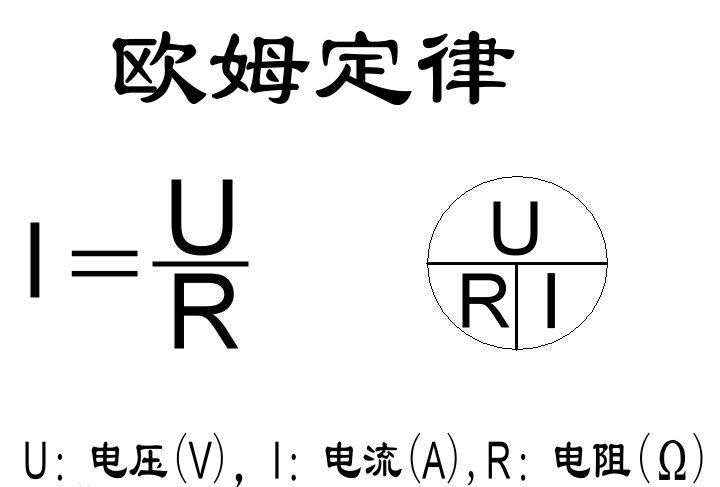

 欧姆定律
欧姆定律

区分以上两个概念后,就可以清晰的了解,如何根据负载规格选择可调电源或稳压开关电源的规格了。
1)问:电源额定电流大于负载额定电流时可以选用吗?
答:可以,接上负载后,电源的实际电流根据负载匹配。
2)问:电源额定电压小于负载额定电压时会怎么样?
答:需根据实际情况而定,如经过计算后,实际电流在电源额定范围内,电源可正常使用,如超出电源额定规格,开关电源无法正常使用,会开启保护模式,但负载是否能正常工作,需根据负载的实际情况区分。
3)问:电源电压大于负载电压可以选用吗?
答:如果是普通的稳压开关电源,输出电压调节范围仅在±10%以内的,不能选用,负载容易被烧毁;如果是输出电压可调的可调电源,可以,在使用中只需将电压设定为实际需求电压即可。
4)问:那我选稳压开关电源的规格时,需要做的是匹配负载电压,电流只要比负载所需电流大都可以用,是这样吗?
答:理论上是这样,但实际使用仍需根据负载决定。
